סיווג שלצילינדרים פניאומטיים

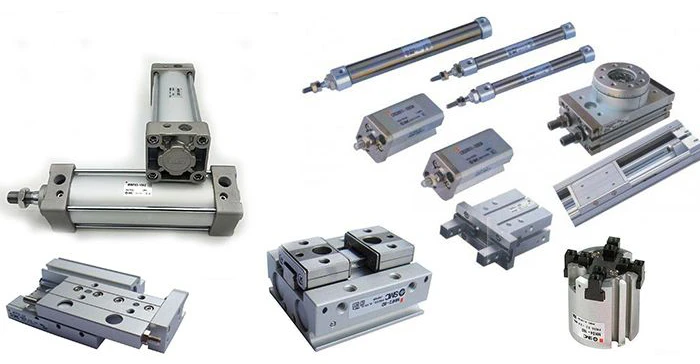

צילינדר פניאומטי הוא רכיב המשמש להשגת תנועה ליניארית ולביצוע עבודה. המבנה והצורה שלו מגיעים בצורות שונות, וישנן שיטות סיווג רבות. אלה הנפוצים בשימוש הם כדלקמן.

① בהתאם לכיוון שבו האוויר הדחוס פועל על פני הקצה של הבוכנה, ניתן לסווג צילינדרים פניאומטיים לצילינדרים פניאומטיים- חד-פעמיים וצילינדרים פניאומטיים דו-פעמיים-. התנועה של צילינדר פנאומטי יחיד- בכיוון אחד בלבד מונעת על ידי לחץ אוויר, ואיפוס הבוכנה מושג על ידי כוח הקפיץ או כוח הכבידה. ההזזה הדדית של הבוכנה בצילינדר פנאומטי כפול- מתבצעת כולה על ידי אוויר דחוס.

② על פי מאפיינים מבניים, ניתן לסווג אותם לצילינדרים פניאומטיים בוכנה, צילינדרים פניאומטיים שבשבת, צילינדרים פניאומטיים דיאפרגמה, צילינדרים פניאומטיים עם שיכוך גז- וכו'.

③ על פי שיטת ההתקנה, ניתן לסווג אותם לצילינדרים פניאומטיים מסוג מושב אוזן, צילינדרים פניאומטיים מסוג אוגן, צילינדרים פניאומטיים מסוג פיני פיר וצילינדרים פניאומטיים מסוג אוגן.

④ על פי הפונקציות של צילינדרים פניאומטיים, ניתן לסווג אותם לגלילים פניאומטיים רגילים וצילינדרים פניאומטיים מיוחדים. צילינדרים פנאומטיים נפוצים מתייחסים בעיקר לצילינדרים פנאומטיים חד-פועלים ולצילינדרים פנאומטיים כפולים-. צילינדרים פנאומטיים מיוחדים כוללים גלילים פנאומטיים עם שיכוך נוזלים בגז, צילינדרים פנאומטיים דיאפרגמה, צילינדרים פנאומטיים לפגיעה, צילינדרים פנאומטיים בוסטרים, צילינדרים פנאומטיים מדורגים, צילינדרים פניאומטיים סיבוביים וכו'.

ניתן לסווג עוד יותר צילינדרים המבצעים תנועה ליניארית הדדית לארבעה סוגים: צילינדרים פנאומטיים חד-פועלים, צילינדרים פנאומטיים דו-פעמיים-, צילינדרים פניאומטיים דיאפרגמה וצילינדרים פניאומטיים נגד השפעה.

① צילינדר פנאומטי יחיד-: יש לו מוט בוכנה בקצה אחד בלבד. אוויר מסופק מצד אחד של הבוכנה כדי לאסוף אנרגיה וליצור לחץ. הלחץ דוחף את הבוכנה כדי לייצר דחף, שנמשך החוצה וחוזר על ידי הקפיץ או המשקל שלו.

② צילינדר פנאומטי כפול-: הוא מספק אוויר לסירוגין משני צידי הבוכנה ומוציא כוח לכיוון אחד או לשני הכיוונים.

③ צילינדר פנאומטי מסוג דיאפרגמה-: הוא משתמש בדאפרגמה במקום בוכנה, מוציא כוח בכיוון אחד בלבד, ומאופס על ידי קפיץ. יש לו ביצועי איטום טובים, אבל מהלך קצר.

④ צילינדר פנאומטי השפעה: זהו סוג חדש של רכיב. הוא ממיר את אנרגיית הלחץ של גז דחוס לאנרגיה הקינטית של התנועה המהירה-של הבוכנה (10 עד 20 מטר לשנייה), ובכך עושה עבודה.

⑤ צילינדר פניאומטי ללא מוטות: המונח הכללי עבור צילינדרים פניאומטיים ללא מוטות בוכנה. ישנם שני סוגים עיקריים: צילינדרים פניאומטיים מגנטיים וצילינדרים פניאומטיים בכבלים.

צילינדר פניאומטי המבצע נדנוד הדדי נקרא צילינדר פנאומטי מתנדנד. החלל הפנימי מחולק לשני חלקים על ידי להבים, ואוויר מסופק לסירוגין לשני החדרים. פיר הפלט מבצע תנועת נדנוד, עם זווית נדנוד של פחות מ-280 מעלות. בנוסף, ישנם צילינדרים פניאומטיים סיבוביים, גלילי שיכוך נוזלים בגז- וצילינדרים פניאומטיים מדורגים וכו'.

מספר הסיווג של הצילינדר הפניאומטי

בדרך כלל, כל חברה קובעת את שם הסדרה על סמך המצב שלה, ולאחר מכן מוסיפה קדח צילינדר פניאומטי/מכה/אביזר, וכו'. ניקח כדוגמה את צילינדרים פניאומטיים של SMC להמחשה:

ישנם סוגים רבים של צילינדרים פנאומטיים SMC. על פי גודל קוטר הצילינדר הפנאומטי, ניתן לסווג אותם לגלילי מיקרו פניאומטיים, צילינדרים פניאומטיים קטנים, צילינדרים פניאומטיים בינוניים וצילינדרים פניאומטיים גדולים.

בהתאם לפונקציות שלהם, ניתן לסווג אותם כ: צילינדרים פניאומטיים סטנדרטיים,-גלילים פניאומטיים חוסכי מקום, צילינדרים פניאומטיים עם מוטות מובילים, צילינדרים פניאומטיים כפולים, צילינדרים פניאומטיים ללא מוטות וכו'

מספרי הסימון מוגדרים באופן פנימי על ידי SMC, אך יש גם כללים שיש לפעול לפיהם.

1. MDBB ראשי תיבות של Standard Pull Rod Pneumatic צילינדר.

2. D מייצג צילינדר פניאומטי עם טבעת מגנטית.

3. 32 מייצג את קוטר הגליל הפניאומטי של הגליל הפניאומטי, כלומר הקוטר.

4.50 מייצג את המהלך של הצילינדר הפניאומטי, כלומר את האורך שבו משתרע מוט הבוכנה.

5. "Z" מייצג את הדגם החדש

6. M9BW מייצג מתג אינדוקציה, המותקן על הצילינדר הפניאומטי.

אם דגם הצילינדר הפנאומטי מתחיל ב-MDBL, MDBF, MDBG, MDBC, MDBD או MDBT, זה מציין שהם מייצגים שיטות התקנה שונות. אז, הרשו לי להסביר מה משמעות האותיות הללו, בהתאמה.

מספרי הצילינדרים הפנאומטיים של SMC מסווגים על פי עקרונות

1. "L" מייצג הרכבה צירית לרגל

2. "F" מייצג את סוג האוגן הצדדי של מוט הכיסוי הקדמי-

3. "G" מייצג את סוג האוגן הצדדי של מכסה הקצה האחורי

4. C מייצג עגיל יחיד CA

5. D מייצג זוג עגילים CB

6. "T" מייצג סוג ציר האוזן המרכזי

למעלה הוא הסיווג של צילינדרים פניאומטיים, מספרי הסיווג של תוכן צילינדרים פניאומטיים. למידע נוסף בנושא, בקרhttps://www.joosungauto.com/.
