תשובה: p הוא כניסת האוויר של מקור האוויר, a הוא יציאת האוויר 1, b הוא יציאת האוויר 2, ו-e הוא יציאת הפליטה.
לשסתום הדו-כיווני החמש-כיווני-יש שתי יציאות פליטה, המחוברות בהתאמה ל-a ו-b. שסתומי הארבעה-דו-כיוונים-a ו-b חולקים יציאת פליטה אחת.
2/3 דו-מיקום שלוש-כיוונישסתום סולנואידמבנה (שליטה חשמלית יחידה, סוג-ישיר לפעולה)
לליבה של שסתום הסולנואיד יש שני מצבים ושלושה ממשקי נתיב אוויר, כפי שמוצג באיור 1. יציאה P היא ממשק מקור האוויר, יציאה A היא הממשק המוביל למפעיל הפנאומטי, ויציאה R היא יציאת הפליטה.
2/3 מבנה שסתום סולנואיד בשתי-מצבים תלת- (בקרה חשמלית יחידה, סוג- ישיר)
מצב התחלתי (כבוי-): בשלב זה, שסתום הסולנואיד מאבד כוח, ליבת השסתום נמצאת בצד ימין, יציאה A זהה ליציאה R, הצילינדר במצב פליטה ויציאה P סגורה.
2/3 מבנה שסתום סולנואיד בשתי-מצבים תלת- (בקרה חשמלית יחידה, סוג- ישיר)
מצב עבודה (מופעל): בשלב זה, שסתום הסולנואיד מופעל, וליבת השסתום נמשכת שמאלה על ידי הכוח האלקטרומגנטי. יציאה P מתקשרת עם יציאה A, ומקור האוויר זורם מיציאה A אל הגליל. נמל R סגור. אם הכוח אבד, ליבת השסתום תחזור למצב ההתחלתי, כפי שמוצג באיור 2 תחת פעולת הקפיץ
2/5 מבנה שסתום סולנואיד דו-מצב חמישה-(בקרה חשמלית יחידה, סוג-ישיר לפעולה)
לליבה של שסתום הסולנואיד יש שני מצבים וחמישה ממשקי נתיב אוויר. יציאה P היא ממשק מקור האוויר, A ו-B הם הממשקים המובילים למפעיל הפנאומטי, ו-R ו-S הם יציאות הפליטה
2/5 מבנה שסתום סולנואיד דו-מצב חמישה-(בקרה חשמלית יחידה, סוג-ישיר לפעולה)
מצב התחלתי (כיבוי-): בשלב זה, שסתום הסולנואיד מאבד את הכוח. ליבת השסתום נמצאת בצד ימין. יציאה P מחוברת ליציאה A, ומקור האוויר נכנס לתא האוויר בצד אחד של הגליל דרך יציאה A. יציאה B מחוברת ליציאה S, והצד השני של הגליל המחובר ליציאה B נמצא במצב פליטה. נמל R סגור.
2/5 מבנה שסתום סולנואיד דו-מצב חמישה-(בקרה חשמלית יחידה, סוג-ישיר לפעולה)
מצב עבודה (מופעל): בשלב זה, שסתום הסולנואיד מופעל. תחת פעולת הכוח האלקטרומגנטי, ליבת השסתום נמשכת לצד שמאל. יציאה P מתקשרת עם יציאה B, ומקור האוויר נכנס לתא האוויר בצד השני של הגליל דרך יציאה B. יציאה A מתקשרת עם יציאה R. הצד של הצילינדר המתקשר עם יציאה A נמצא במצב פליטה, ויציאה S סגורה. אם הכוח אבד, ליבת השסתום תחזור למצב ההתחלתי כפי שמוצג באיור 5 תחת פעולת כוח הקפיץ.

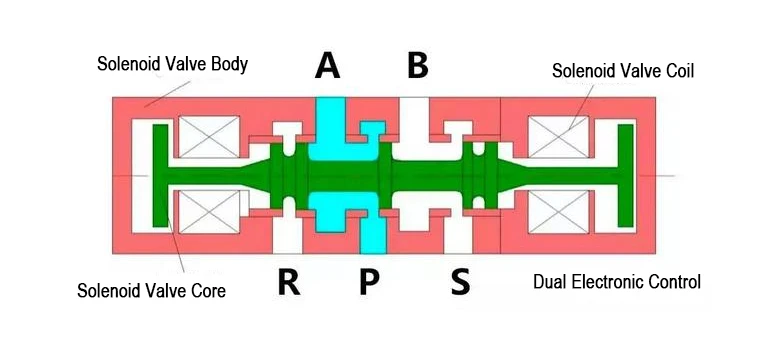

2/5 מבנה שסתום סולנואיד דו-מצב חמש-(שליטה חשמלית כפולה, סוג-ישיר לפעולה)
מצב התחלתי: בשלב זה, לשסתום הסולנואיד אין חשמל. ליבת השסתום נמצאת משני הצדדים (כפי שמוצג בתרשים זה, היא בצד ימין). יציאה P מחוברת ליציאה A, ומקור האוויר נכנס לתא האוויר בצד אחד של הגליל דרך יציאה A. יציאה B מחוברת ליציאה S, והצד של הגליל המחובר ליציאה B נמצא במצב פליטה. נמל R סגור.
למעלה הוא מה שמייצגת יציאת p של השסתום הסולנואיד, ומה מייצגות יציאות e, a ו-b? תוכן, למידע נוסף בנושא זמין בhttps://www.joosungauto.com/.
